Всем участникам рассылаются входные параметры и краткие описания черных ящиков соревнующихся команд (без чертежей).
В срок до 21 марта (четверг) Вам необходимо определить, "что находится" в каждом из черных ящиков (т.е. определить схему, сопроводив ее подробными описаниями ящика).
Таким образом, ответ складывается из схемы (рисунок в теле письма или
вложенный файл, как Вам удобно) и подробного описания самого ящика,
численные решения, где это необходимо.
В задание включены описания команд, в которых наиболее точно соблюдены все требования I этапа олимпиады.
Те команды, описания черных ящиков которых не вошли в задание II этапа,
не останутся без внимания и обязательно будут учтены научным руководителем при проверке и подведении общих результатов.
Во втором этапе олимпиады так же могут принять участие и те команды, которые не прислали ответы на задания первого этапа.
F012: Содержание черного ящика представляет собой электрическую схему из пяти элементов, не соединенных между собой. Всего имеется десять выводов, т.е. от каждого элемента по две клеммы.
Элементы: лампочка на 6,3 вольт, резистор проволочный на 30 Ом, катушка
индуктивностью 0,1Гн, конденсатор на 100 мкФ, полупроводниковый диод
D245.
Необходимо разобраться, какие клеммы принадлежат каждому элементу.
В распоряжении имеется источник тока ВС-24, провода и лампочка.
F022: Задача: Дан чёрный ящик, представляющий собой электрическую схему, состоящую из сопротивлений, каждое из которых равно R. Если на вход подать ток I и напряжение U, то на первом выходе имеем ток 6*I/11, а на втором 5*I/11. Определить, что находится в черном ящике.
F070: Черный ящик содержит два входа 1, 2 и два выхода 3, 4.
Даны следующие напряжения и токи:
U 1-3 =5 Вольт, I 1-3 =2,5 Ампер
U 1-4 = 5 Вольт, I 1-4 = 5 Ампер
U 2-4 = 0 Вольт, I 2-4 = 0 Ампер
U 3-4 = 5 Вольт, I 3-4 = 6,6 Ампер, I 2-3 = 5 Ампер
Что внутри черного ящика?
F071:
Ящик 1: Если подать на вход U 220 V~ и I 2А~ (переменный ток), то на выходе получиться U1 89,6 V и I1 2А (постоянное (+;-)).
Если подать на вход U 200 V~ и I 2А~, то на выходе получим U 61,6 V и
I 2А постоянный (+;-).
Ящик 2: Если подать на вход U 25 V~ и I 4А~(переменный), то на выходе получиться U 35 V и I 4А постоянное (+;-); Если подать на вход U 40 V~ и I 4А~, то на выходе получиться U 56 V и I 4А постоянное (+;-).
F080: 1. Предлагаем определить количество аккумуляторов в ящике, если известно, что при последовательном и параллельном соединении внешних сопротивлений сила тока в цепи одинакова.

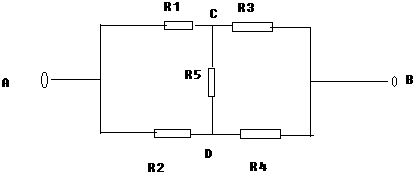

2. Электрическая цепь имеет вид (Рис. f080 (2)) R1=10 Ом, R2= 20 Ом, R3= 20 Ом, R4= 2,5 Ом, R5=5 Ом, напряжение на концах АВ 100 В.
Определить токи в проводнике.

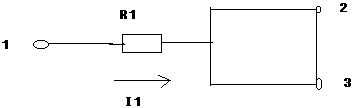

3.R1=1 Ом, потенциалы точек 1= 10 В, 2= 9 В, 3= 6 В.В цепи течет ток I1= 1 A, I2= 0, I3= 1A. Что в ящике?
Рис. f080(3)
F117: Предлагаем два ящика на Ваш выбор
1) У черного ящика два вывода. Если подключить к ним источник тока,
то услышим "дзинь"; если подключить источник тока, изменив полярность,
то услышим "дзинь-дзинь-дзинь...".
2) У черного ящика два вывода. Если подключить его в цепь, состоящую из лампочки и источника тока, то лампочка горит ярко. Если поменять местами выводы черного ящика, то лампочка светит слабее и через некоторое время звучит хлопок, появляется резкий запах (выделяется газ, например, желто-зеленого цвета), лампочка погаснет.
![]() |
Ждем Ваши ответы по адресу aliya@edu.yar.ru до 16 часов (время московское) 21 марта (четверг).
Каждый участник проекта, высылая ответ, в поле Subject (Тема) указывает свой игровой номер и категорию участия. Например: F099, 7 - 11.
12 апреля (пятница) - подведение итогов олимпиады.
